屋根と外壁がガラスで覆われ、梁（はり）などの鉄骨は丸見え。完成したら、いったいどんなふうに見えるのだろうか？
東京・西新宿にある新宿住友ビルの低層部に2020年7月1日、ガラスの大屋根が目を引く「三角広場」が開業した。約3250m2ある無柱のアトリウムは、最大で約2000人を収容できる巨大空間が特徴だ。天井高は最大で約25m、6階建てのビルに相当する高さである。
日中はガラス屋根から自然光が差し込み、広場に影を落とす。天井の梁やガラスを囲むフレームの影が床に映り込む。

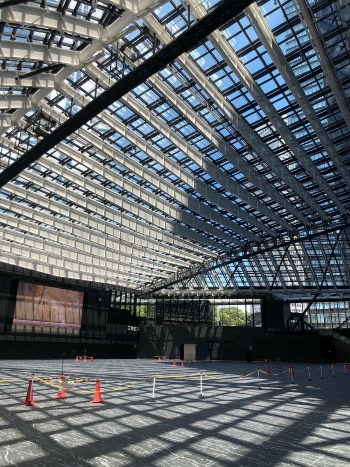

三角広場の床には昼間、梁やガラスを囲うフレームが影を落とす（写真：日建設計）
[画像のクリックで拡大表示]
完成してみれば、当たり前に思えるこの景色も、設計中は幾つものプランが飛び交い、修正の連続だった。そもそも構造体をあらわにし、これだけ巨大なガラスの屋内空間をつくることはめったにない。基本・実施設計を担当した日建設計は、コンピューター上で何度も完成イメージを練り上げては見直していった。
それを事業主体であり、基本構想と総合監修を担う住友不動産につどつど見てもらう。ゴーサインをもらえなければ、設計は前に進まない。
「一切、妥協しない」と宣言していた住友不動産の幹部に納得してもらうには、実施設計と施工を手掛けた大成建設も含めた3社の間で、明確な完成イメージの共有が不可欠だった。
「実際に広場に立ったとき、三角広場はどう見えるのか？」
設計が進むにつれて、誰しもそう思うようになった。最大で25mの高さがあるガラス屋根のすぐ下には、大きな白い梁（ロングテーパービーム梁）が何本も並ぶ。
せっかくガラスの屋根を架けたのに、梁が視界を遮ってしまうことにならないか。構造体の鉄骨を塗装するなら、何色がいいか。こうした疑問をなるべく実空間に近い大きさでイメージを確認し合い、設計の方向性を固めたいというニーズが日増しに高まっていった。
日建設計の担当者は住友不動産の関係者を連れて、ある場所に向かった。東京・汐留にあるパナソニックの東京汐留ビル内にある「サイバードーム」だ。今回のデジタル活用（デジカツ）はサイバードームでの出来事と、そこに至るまでの話だ。関係者は設計期間中に二度、サイバードームを訪れた。

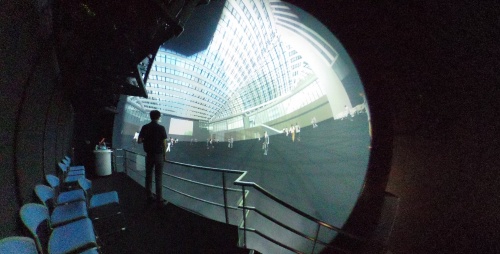

パナソニックの「サイバードーム」に、三角広場のVR（仮想現実）画像を映した様子。広場に立ったときと近い感覚で、ガラスの屋根や梁などを見上げて確認できる（写真：日建設計）
[画像のクリックで拡大表示]
サイバードームには、内径が8.5mの球面ディスプレーがある。映画館のようだ。この施設のメリットは、ゴーグルをかけずにVR（仮想現実）画像を見られること。ドームの中に入れば、全員で同じディスプレーを見ながら意見交換できる。「関係者同士で合意形成や意思決定がしやすかった」（日建設計設計技術センターダイレクター ファサードエンジニアの村上博昭氏）
私は過去に、サイバードームでVRを体験したことがある。だから、巨大空間の完成イメージを共有するには持ってこいの場所だということは、すぐに理解できた。もっとも、三角広場の取材でサイバードームの話が出てくるとは全く想像しておらず、少々驚いた。
開業直後に三角広場を訪れた私は日建設計の担当者2人と一緒に、三角広場のガラス屋根を見上げた。確かに、ガラスの手前に細長く白い梁が何本も見える。スパンは約50mあるという。
25m近い高さにある白い梁は、広場から見上げるとそれほど大きく見えない。しかし、中央部がV字型をしているこの梁は、一番深いところで「デプス（上弦材と下弦材の間隔）」が1.8mもある。下からだと、そんなに幅があるようには思えない。

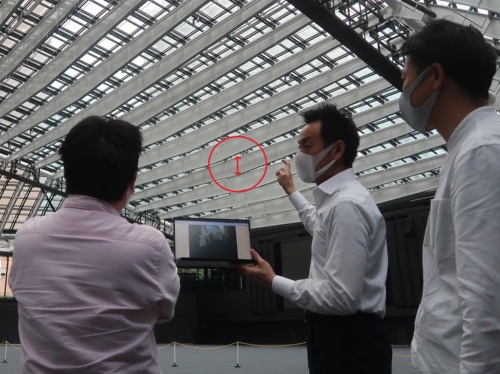

日建設計の設計担当者2人と白い梁を見上げながら、説明を受ける私（左）。中央がファサードエンジニアの村上博昭氏。梁のデプス（上弦材と下弦材の間隔）は最大で1.8mある。写真の赤色矢印の部分（写真：日経クロステック）
[画像のクリックで拡大表示]
1.8mのデプスがある梁が何本も天井に並んでいたら、せっかくのガラス屋根が梁で隠れてしまい、外が見えにくくなるのではないか。そう心配になってくる。
住友不動産が最もこだわったことは、「青空を最大限、見えるようにすること」。梁が邪魔をして青空が見えにくかったら、そのプランはボツになる。
ちなみに、白く塗装する前の鉄骨梁の写真がこれだ。大人の身長か、それ以上のデプスがある。

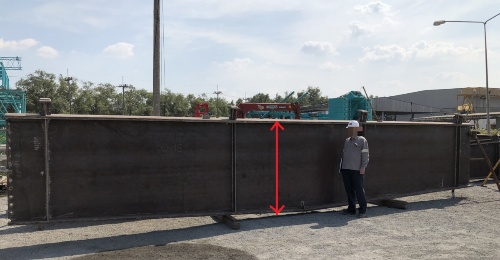

三角広場に使われた鉄骨梁。デプスは大人の身長か、それ以上の幅がある。赤色矢印の部分は上の写真と同じ幅だ（写真：日建設計）
[画像のクリックで拡大表示]

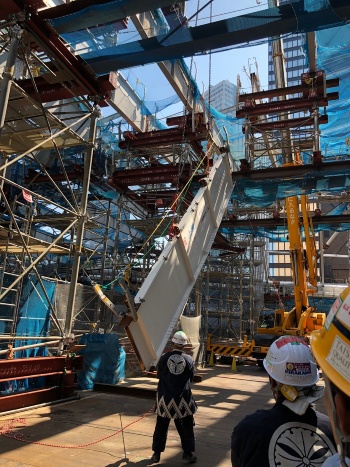

施工時の白い梁を見ても、どれだけ幅が大きいか分かる（写真：日建設計）
[画像のクリックで拡大表示]
これほど幅がある梁が天井に並ぶのだから、見上げたときのイメージを自分の目で事前に確かめておきたくなるのもうなずける。そこでサイバードームの出番というわけだ。
